Horizontal - Stretchmaschine

Beschreibung

Die horizontale Stretchmaschine HS verpackt Pakete, Reifen und Versandgüter. Der robuste Horizontal-Ringwickler legt Stretchfolie um unterschiedlich geformte Packstücke und sorgt für eine kompakte, geschützte und optisch saubere Versandverpackung. Je nach Modell erfolgt der Ringantrieb von Hand oder motorisiert; verschiedene Arbeitstische, Folienhalter und weitere Optionen passen die Maschine an Ihre Verpackungsaufgabe an.

Merkmale

• Robuster Stahlrahmen für Packstücke bis 50kg

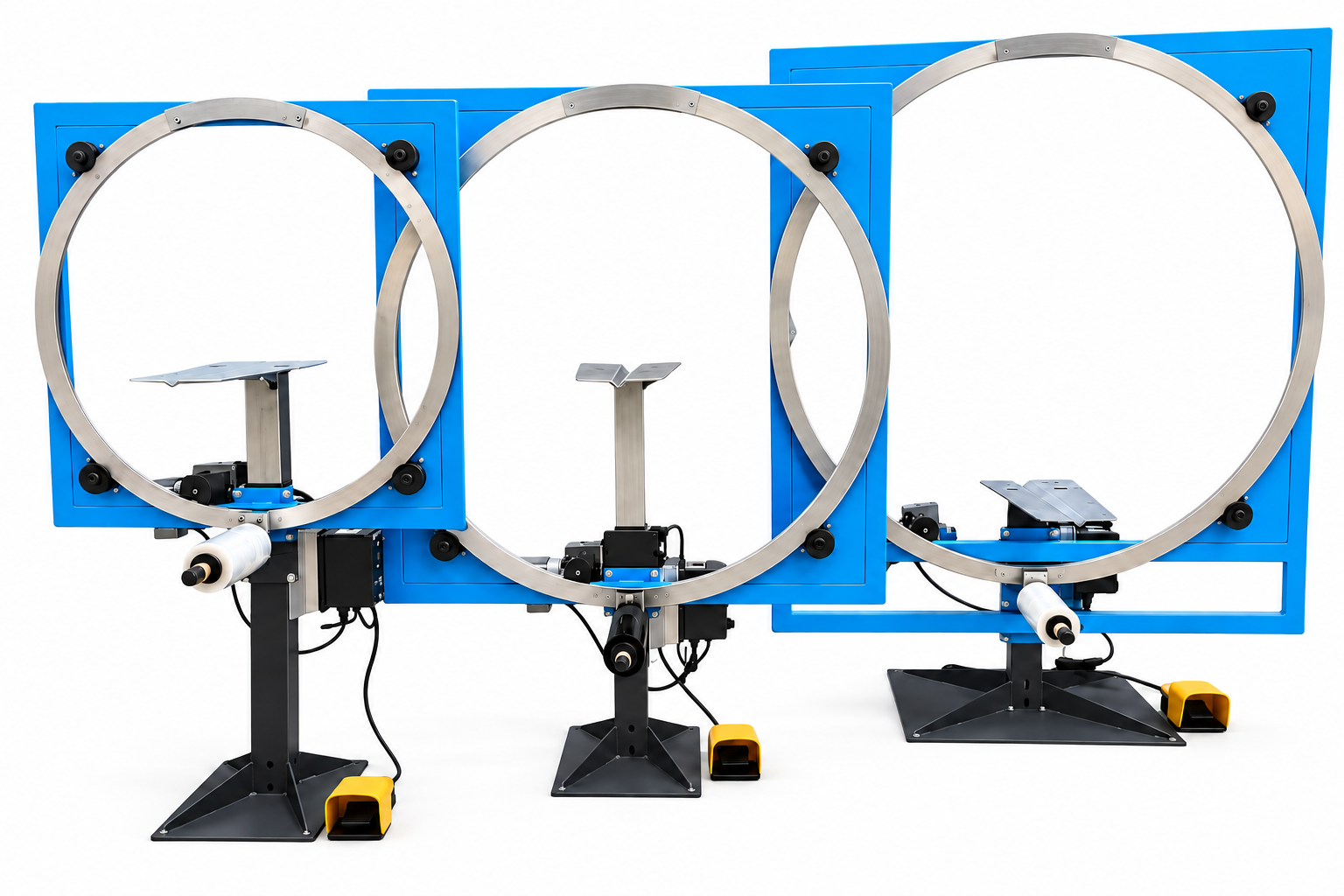

• Manueller Ringantrieb beim HS-1050H oder motorisierter Antrieb beim HS-1050M, HS-1400M und HS-1600M
• Motorisierte Modelle mit stufenloser Drehzahlregelung und Bedienung über Fußpedal
• Höhenverstellbarer Arbeitstisch und verschiedene Tischformen für unterschiedliche Packgüter
• Erweiterbar mit weiteren Folienhaltern, Fahrgestell, Wiegesystem, Klebebandhalter und Rollenbahnen

Anwendung

Geeignet für die Verpackung von Paketen und anderen Versandgütern im Onlinehandel, in Versandabteilungen und in der Produktion. Die WrapMate-Baureihe eignet sich besonders für Kurier- und Postsendungen, Reifen sowie größere oder unregelmäßig geformte Produkte. Die Folienverpackung erleichtert die Handhabung und ist auch dann eine Alternative, wenn eine Umreifung wegen kleiner Abmessungen oder einer gewünschten schonenderen Fixierung nicht geeignet ist.
Der manuelle HS-1050H ist für eine geringe Verpackungshäufigkeit vorgesehen. Die motorisierte Ausführung ist laut Hersteller die meistverkaufte Variante und eignet sich für einen geringen bis mittleren Verpackungsdurchsatz. Transparente oder schwarze Stretchfolie schützt das Packgut vor Staub und Feuchtigkeit; schwarze Folie bietet zusätzlich Sichtschutz.

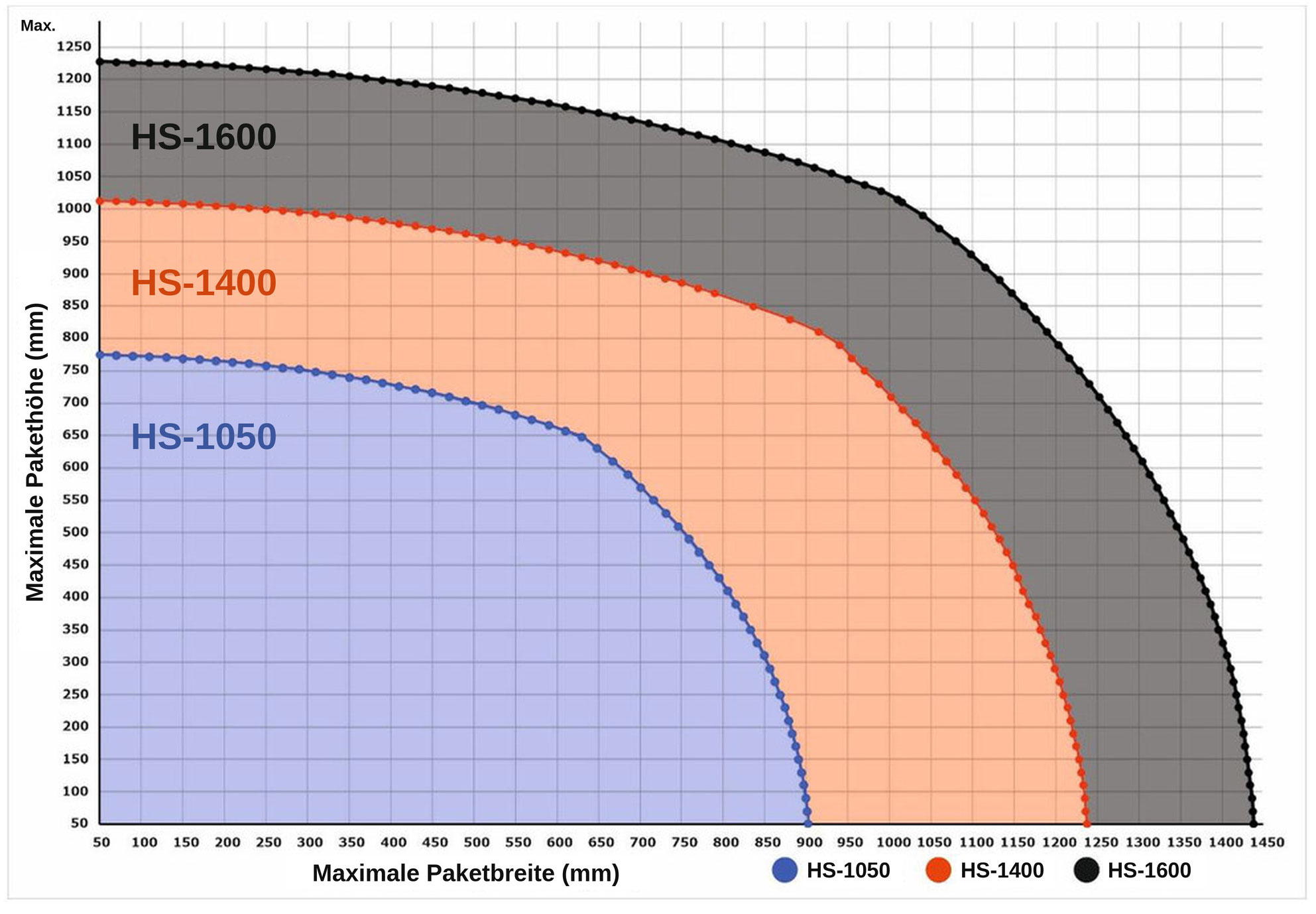

Die passende Ausführung richtet sich nach Form, Breite, Höhe und Gewicht des Packstücks sowie nach Tisch und Folienhalter. Die angegebenen maximalen Breiten und Höhen bilden jeweils zusammengehörige Packstückquerschnitte und dürfen nicht beliebig miteinander kombiniert werden. Packstücke über 50kg oder außerhalb des zulässigen Arbeitsbereichs sind nicht geeignet.

Bedienung

Den Arbeitstisch auf die passende Höhe einstellen, das Packstück auflegen und die Stretchfolie am Packgut ansetzen. Beim HS-1050H dreht die Bedienperson den Ring von Hand. Bei den motorisierten Modellen wird die Ringbewegung über das Fußpedal bedient; die Drehzahl lässt sich stufenlos anpassen.

Während der Ringbewegung wird die Folie unter Spannung um das Packstück gelegt. Nach der gewünschten Umhüllung den Ring anhalten, die Folie trennen und das Folienende andrücken. Die Tischhöhe wird standardmäßig manuell verstellt; optional sind eine motorisierte oder doppelt motorisierte Höhenverstellung erhältlich. Die zulässigen Kombinationen der Tisch- und Folienhalterausführungen sind zu beachten.

HS-1050H mit manuellem Ringantrieb und Packstück

Beim WM-1050H wird der Wickelring von Hand um das Packstück gedreht. Die manuelle Ausführung eignet sich besonders für Arbeitsplätze mit geringer Verpackungshäufigkeit.

Bedieneinheit des motorisierten Ringantriebs

Bei allen Modellen HS-1050M, HS-1400M und HS-1600M lässt sich die Drehzahl des motorisierten Wickelrings stufenlos einstellen. So kann die Ringgeschwindigkeit an den Verpackungsvorgang angepasst werden.

Fußpedal für den motorisierten Ringantrieb

Das Fußpedal ermöglicht die Bedienung des motorisierten Ringantriebs direkt am Verpackungsplatz. Es gehört zur motorisierten Ausführung der HS-Baureihe und wird in Verbindung mit der stufenlosen Drehzahlregelung eingesetzt.

Technische Daten

Gemeinsame Daten der HS-Baureihe

HS-1050H und HS-1050M

HS-1400M

HS-1600M

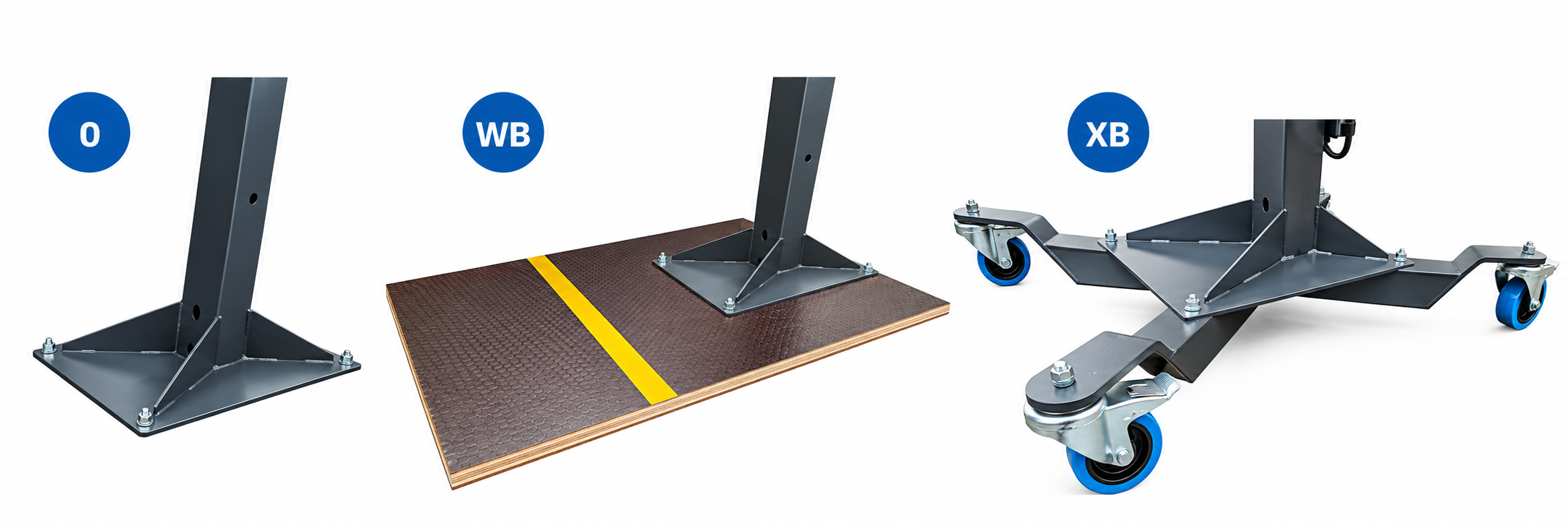

Aufstellung und Verankerung

Die Standardausführung wird ohne zusätzliche Grundplatte direkt am Boden verankert. Die dafür benötigten Befestigungsschrauben gehören zur Standardausführung. Alternativ stehen eine Grundplatte und ein mobiles Fahrgestell zur Verfügung.

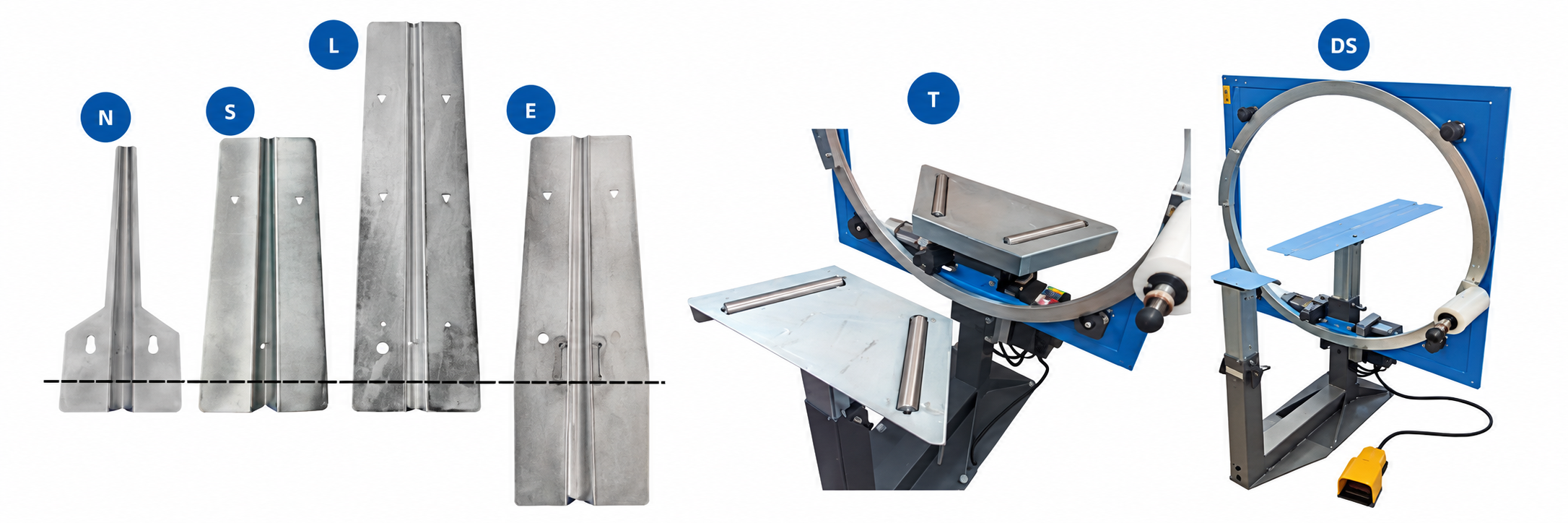

Tischformen und Tischverlängerungen

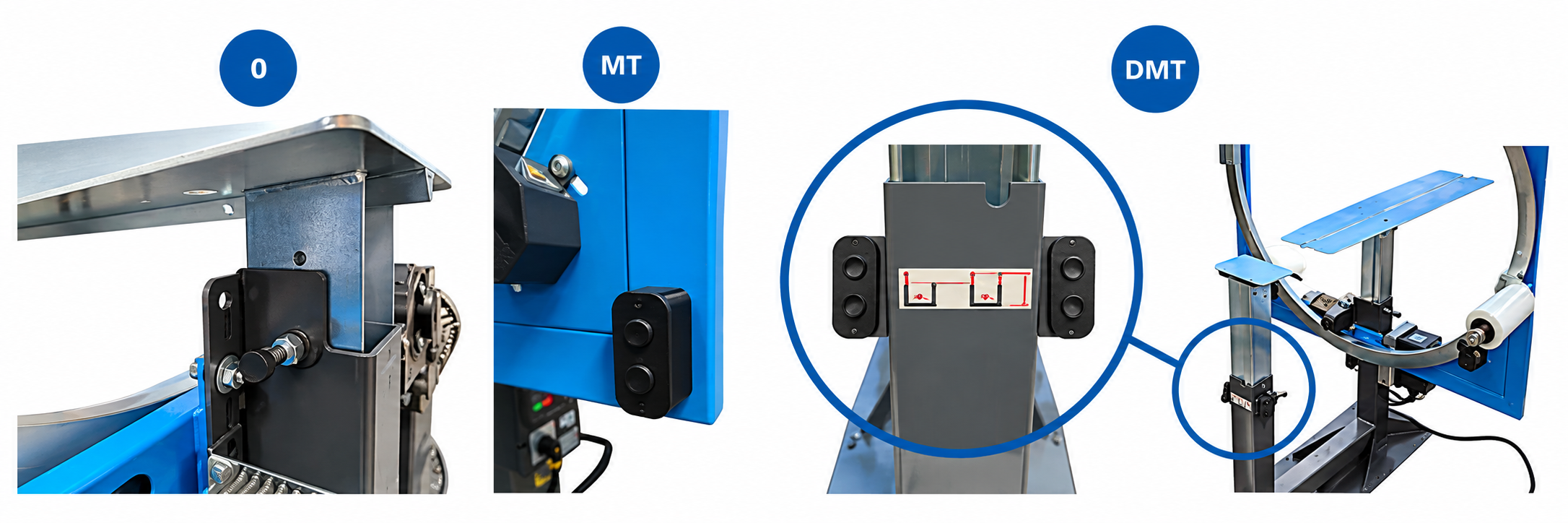

Höhenverstellung des Arbeitstisches

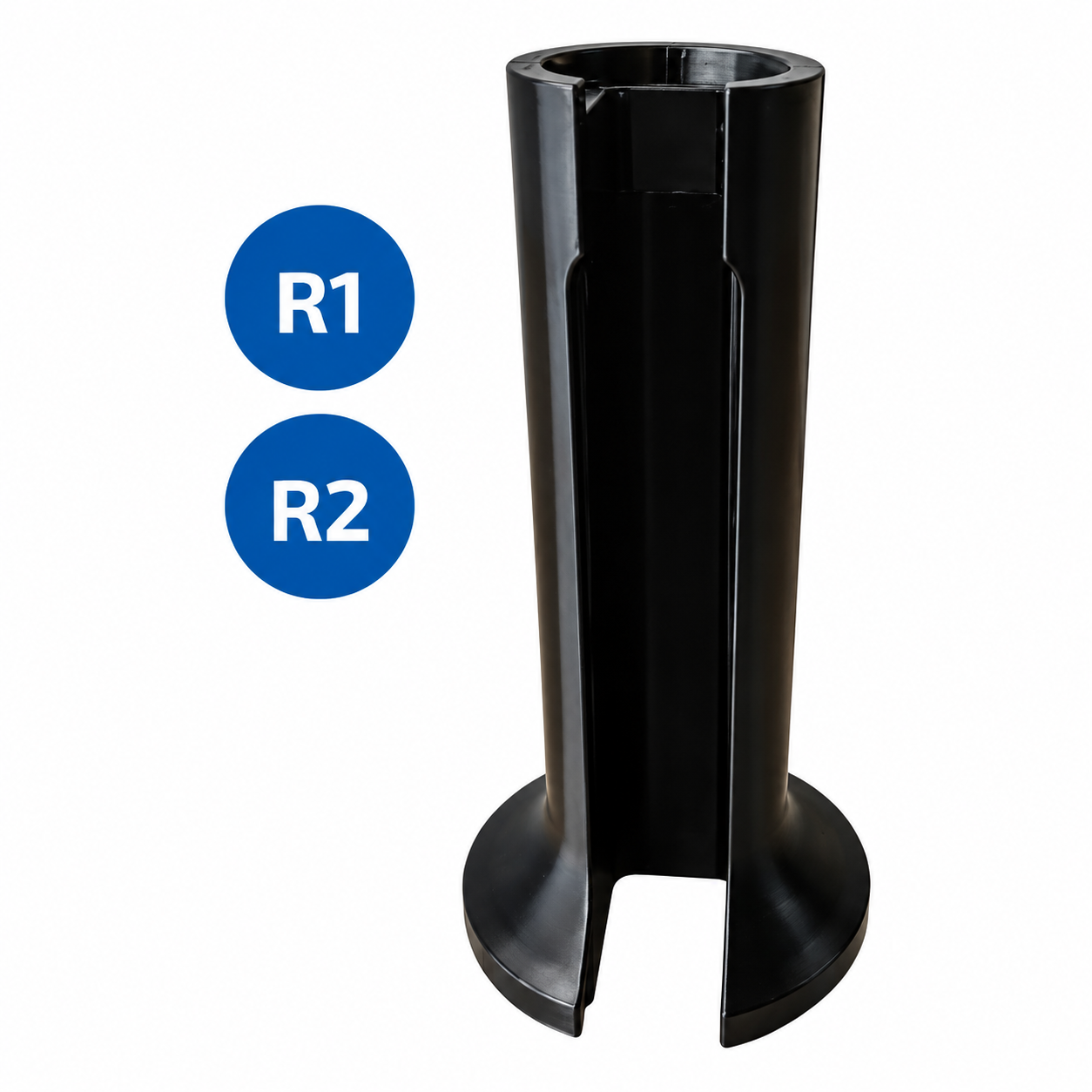

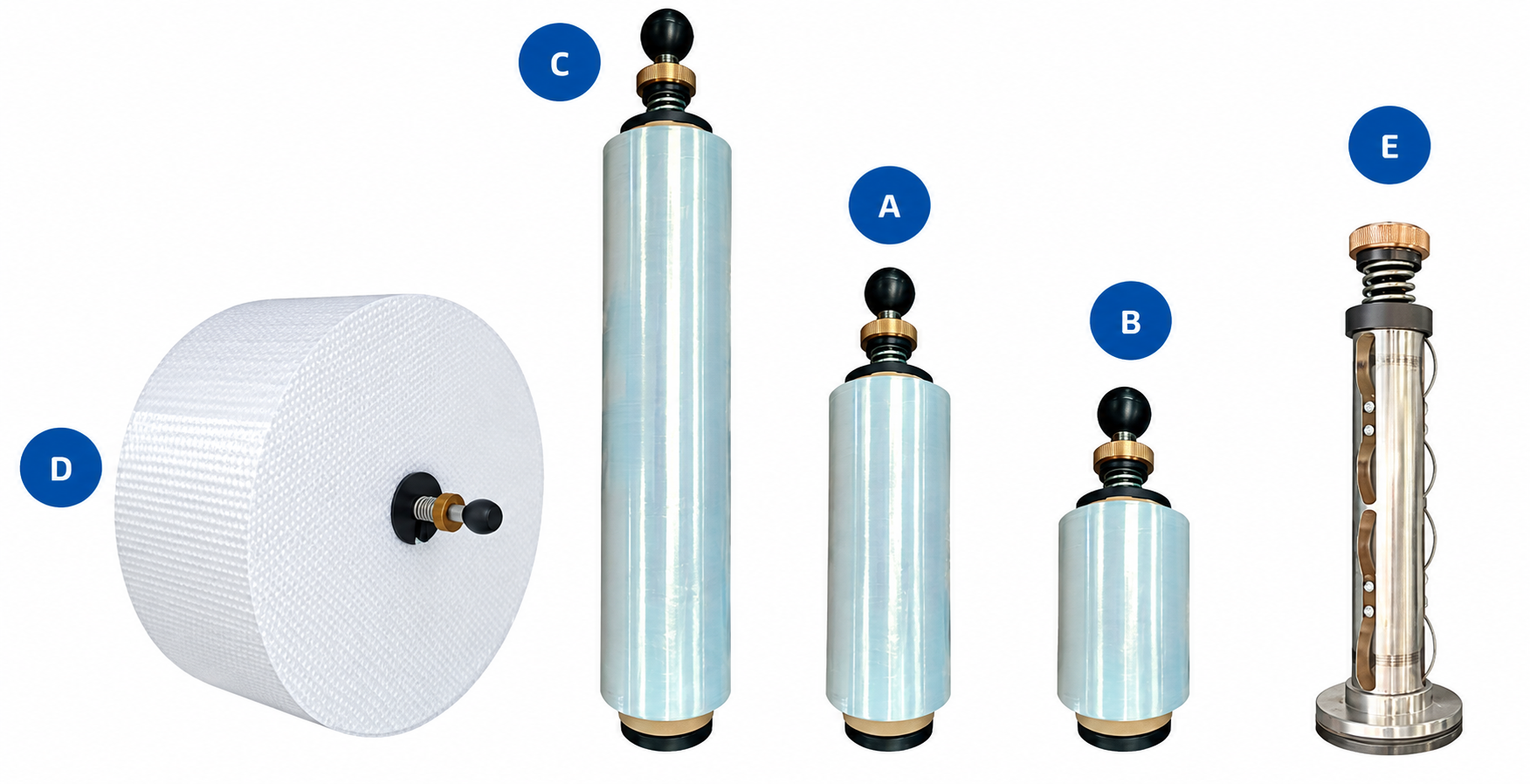

Folienhalter und Adapter

Standardmäßig ist der erste Folienhalter für 250mm-Stretchfolie ausgelegt. Abhängig von der gewählten Ausführung sind weitere Folienhalter und eine zweite Halterposition möglich. Die Rollenmaximalgewichte der Halter A, B und C verstehen sich einschließlich Folienkern.

Wichtiger Kombinationshinweis zum 500mm-Folienhalter C
Der Halter C setzt zwingend den nach vorn verlängerten Tisch L voraus und eignet sich nur für Packstücke mit großem Querschnitt. Mit 500mm-Folie kann nicht dieselbe Spannkraft erreicht werden wie mit 250mm-Folie. Aus Sicherheitsgründen dürfen bei montiertem Halter C keine kürzeren Folienhalter der Typen A, B oder E gleichzeitig an der Maschine montiert sein.

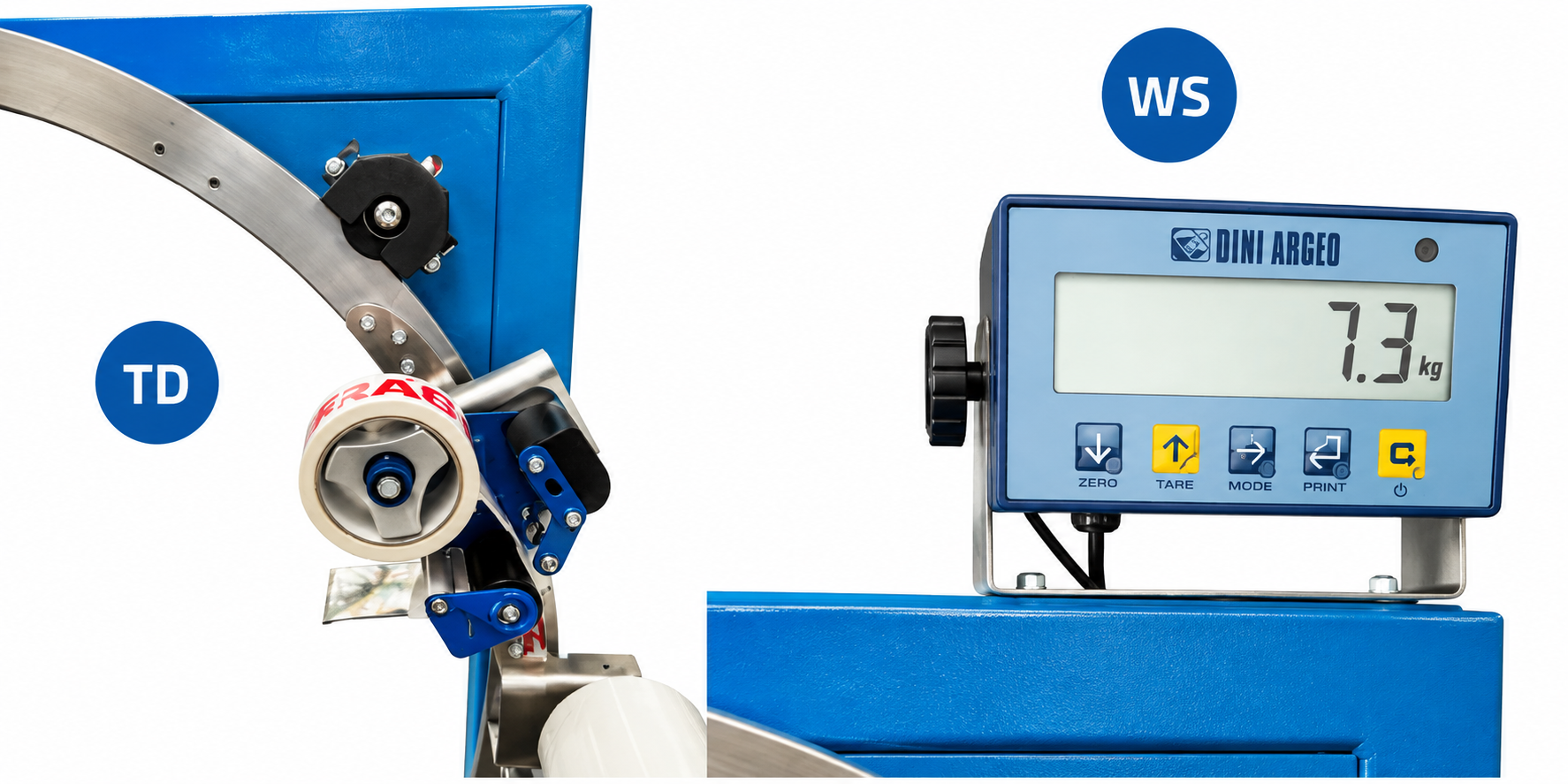

Klebebandhalter und Wiegesystem

Beim Einsatz des Klebebandhalters TD muss das Klebeband auf die Folie aufgebracht werden, damit es nicht am Arbeitstisch haftet. Alternativ ist ein geteilter Tisch des Typs T oder DS zu verwenden.

Zuführende und abführende Rollenbahnen

Für die Übergabe der Packstücke kann der Horizontale Strtechwickler mit einer zuführenden und einer abführenden Rollenbahn ausgestattet werden. Beide Rollenbahnen sind auch einzeln auswählbar. Für die Zuführung beschreibt der Hersteller eine Ausführung mit zwei Beinpaaren für eine höhere Tragfähigkeit sowie eine Variante mit einem Beinpaar und einer am Maschinentisch befestigten Konsole für eine einfachere Höhenanpassung. Eine Verbindung der Rollenbahn mit der Maschine über eine Konsole ist ebenfalls möglich.

Die Rollenbahnbeine sind mit festen Füßen oder mit Rollen für einen leichteren Standortwechsel erhältlich. Länge, Breite und Rollenabstand werden auf die jeweilige Anwendung abgestimmt.

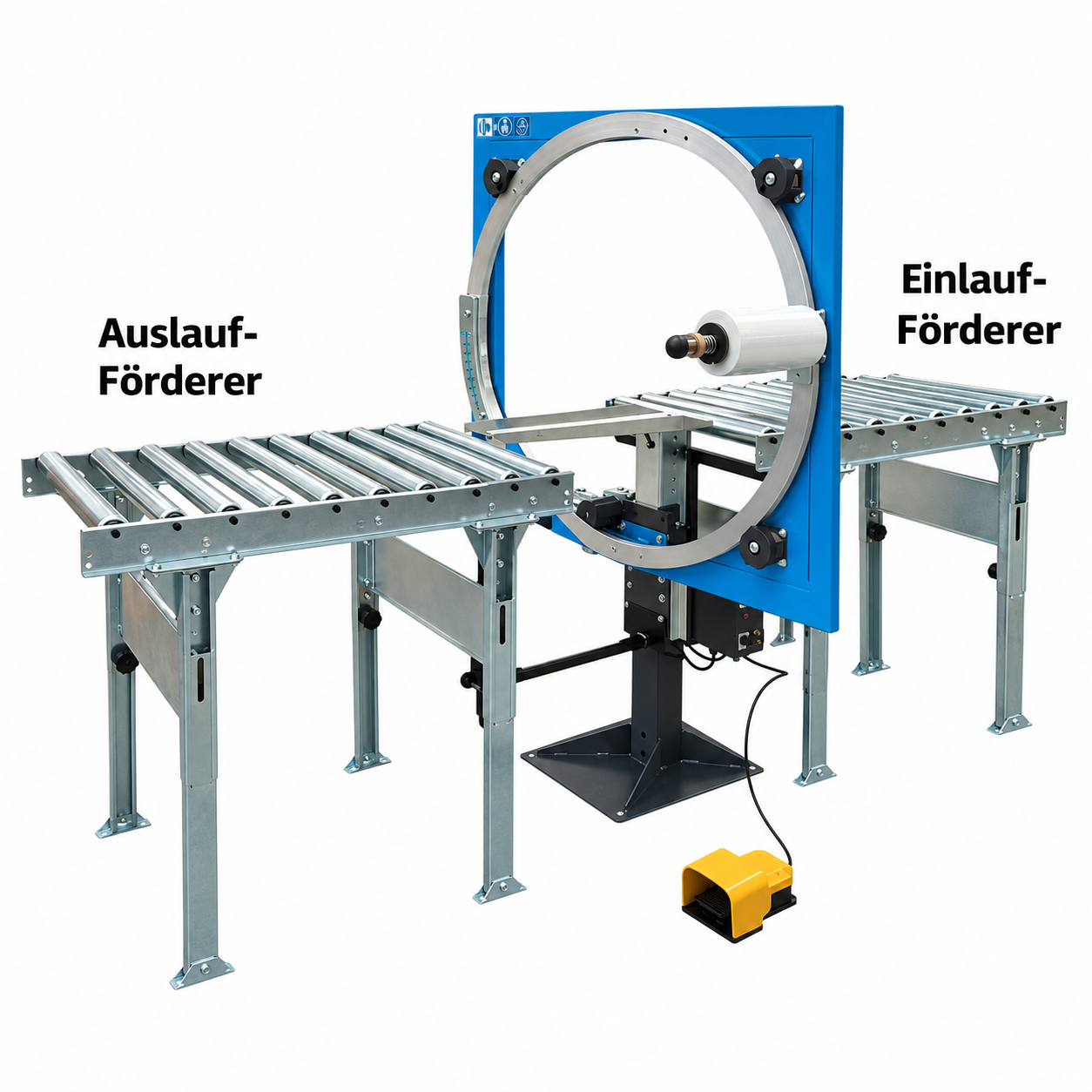

Horizontalwickler mit zuführender und abführender Rollenbahn
