TP-601 – Inbetriebnahme & Bedienung
Hier finden Sie die wichtigsten Hinweise zur sicheren Inbetriebnahme und Bedienung Ihrer TP-601 Umreifungsmaschine.
Wichtig: Vor Reinigungs-, Einstell- oder Wartungsarbeiten Maschine ausschalten und vom Stromnetz trennen. Nicht in den Schweißkopf, Bandkanal oder andere bewegliche Bereiche greifen.

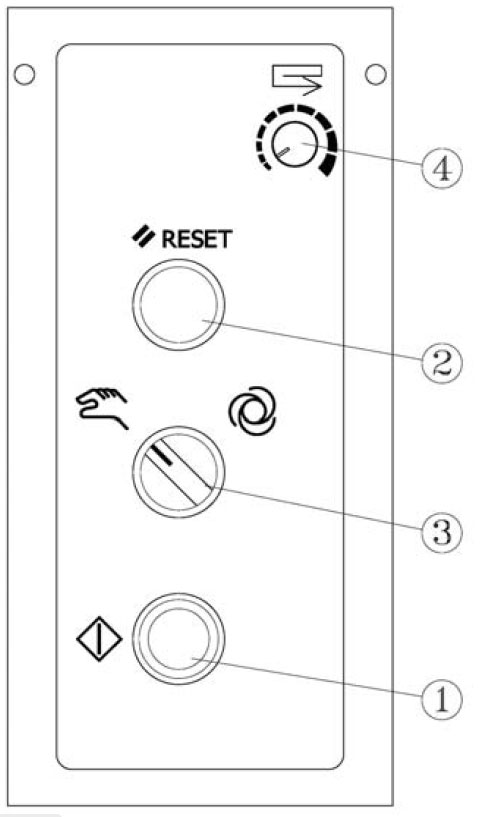

1. Bedienfeld und Funktionen
Das Bedienfeld der TP-601 unterscheidet sich je nach Maschinenausführung leicht. Die Grundfunktionen sind jedoch gleich.
1.) Starttaster
Mit dem Starttaster wird ein Umreifungszyklus ausgelöst. Je nach eingestellter Betriebsart startet die Maschine entweder über den Taster, über den Fußschalter oder automatisch beim Einlegen des Packstücks.
2.) Reset-Taster
Der Reset-Taster aktiviert den automatischen Bandeinzug. Er kann auch genutzt werden, wenn das Band nicht korrekt eingefädelt wurde oder sich der Bandlauf neu positionieren muss.
3.) Betriebsartenschalter
Über den Betriebsartenschalter wählen Sie zwischen automatischer und manueller Umreifung.
- Automatikbetrieb: Die Maschine startet den Umreifungszyklus automatisch, sobald das Packstück korrekt unter dem Rahmen positioniert wird.
- Manueller Betrieb: Nach dem Positionieren des Packstücks wird der Umreifungszyklus über den Starttaster oder Fußschalter ausgelöst.
4.) Regler für die Bandspannung
Mit dem Drehknopf stellen Sie die Spannung des Umreifungsbandes ein. Beginnen Sie bei empfindlichen Kartons mit einer mittleren oder niedrigen Einstellung und erhöhen Sie die Spannung nur schrittweise.
2. Maschine einschalten und in Betrieb nehmen
- Prüfen Sie, ob die Maschine sicher steht und der Arbeitsbereich frei ist.

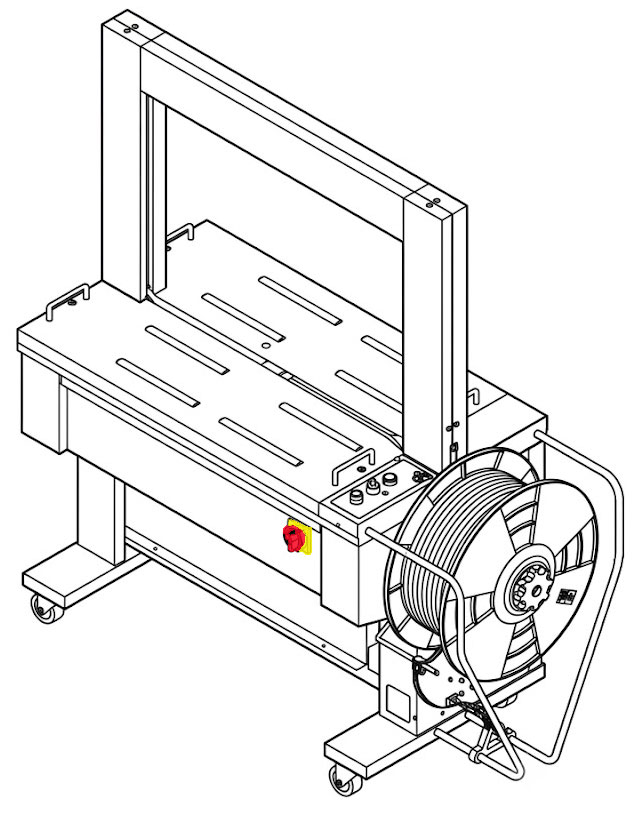

- Schalten Sie die Maschine über den Hauptschalter ein. Der Hauptschalter wird dazu um etwa 90 Grad im Uhrzeigersinn gedreht.
- Beim Einschalten wird die vordere Maschinenabdeckung verriegelt.
- Warten Sie etwa zwei bis drei Minuten, bis das Heizelement seine Arbeitstemperatur erreicht hat.
- Stellen Sie die gewünschte Bandspannung am Spannungsregler ein.
- Positionieren Sie das Packstück mittig auf dem Maschinentisch und unter dem Umreifungsrahmen.
- Starten Sie die Umreifung über Starttaster, Fußschalter oder Automatikfunktion.
Hinweis: Soll die vordere Tür geöffnet werden, muss die Maschine zunächst am Hauptschalter ausgeschaltet werden. Erst dann wird die Verriegelung gelöst.

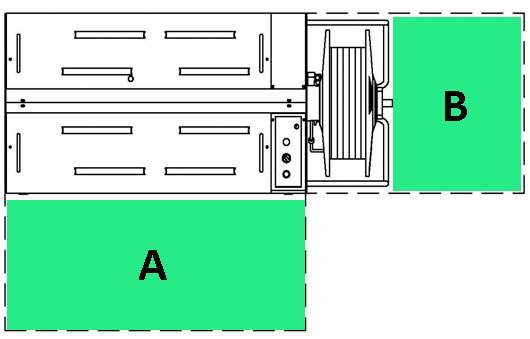

3. Arbeitsbereich freihalten
Für einen störungsfreien Betrieb müssen die Bereiche rund um die Maschine frei zugänglich bleiben. Dies ist insbesondere beim Bandwechsel und bei Einstellungen am Bandspeicher wichtig.
- Bereich A: Freiraum für die Bedienung der Umreifungsmaschine.
- Bereich B: Freiraum für Bandrollenwechsel sowie Einstellungen am Bandspeicher.
Probleme bei der Inbetriebnahme?
Wenn die Maschine nicht startet, das Band nicht eingezogen wird oder keine sichere Schweißung entsteht, finden Sie erste Maßnahmen auf unserer Seite zur Störungsbeseitigung.
