Reinigung der Heizzunge an der EP-702

TP-702B_200x200

Das Reinigen der Heizzunge an einer Umreifungsmaschine muß von Zeit zu Zeit als Wartungsmaßnahme eingeplant werden. Die Heizunge ist etwa 350°C heiß. Die Umreifungsbänder werden bei jedem Umreifungsvorgang kurz angeschmolzen. An der Heizzunge bleibt bei jedem Prozess nach und nach Bandbelag haften. Irgendwann ist auf einer Heizzunge soviel Belag aufgebaut, dass nicht mehr ausreichend Temperatur an das Umreifungband abgegeben wird. Spätestens dann ist das Entfernen des Belages notwendig.

Das Reinigen der Heizzunge an der EP-702 ist einfach. Planen Sie etwa 10-15 Minuten.

WARNUNG!
Sie Heizzunge ist im Betriebszustand etwa 350°C heiß. Schalten Sie die Maschine ab und lassen Sie die Heizzunge etwa 15 Minuten lang abkühlen.

1.) Klappen Sie den vorderen Tisch auf. Schrauben Sie die vier Schrauben der hinteren Tischplatte locker und nehmen die Platte zur Seite.

2.) Entfernen Sie die vier Schrauben, die den "Slide-Table" halten mit einem 4mm - Inbusschlüssel.

IMAG16013.) Nehmen Sie die Platte "Slide Table" ab.

IMAG16045ad9d5170583f

4.) Jetzt können Sie die Heizzunge sehen. Im Beispielfoto ist die Heizzunge mäßig belegt.

IMAG1605

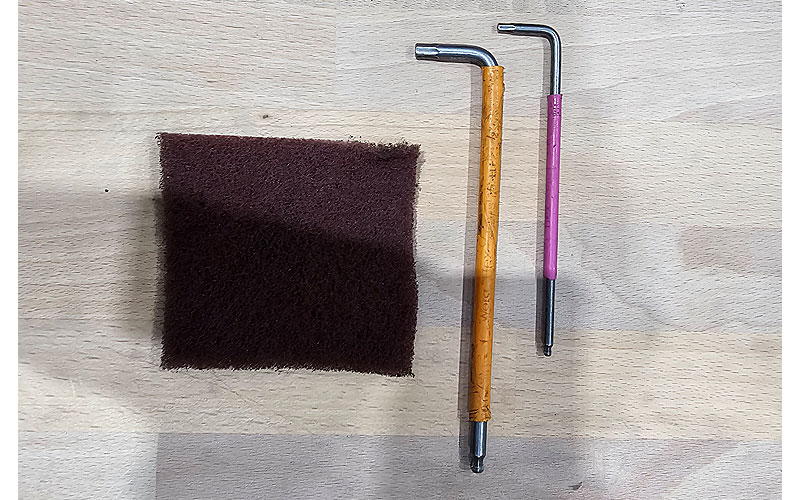

5.) Verwenden Sie zum Reinigen ein Schleifvlies und schleifen den Belag mit mäßigem Druck ab.

Projekt34

6.) Polieren Sie die Heizzunge nach dem Reinigen mit dem Schleifvlies etwas nach.

Projekt35

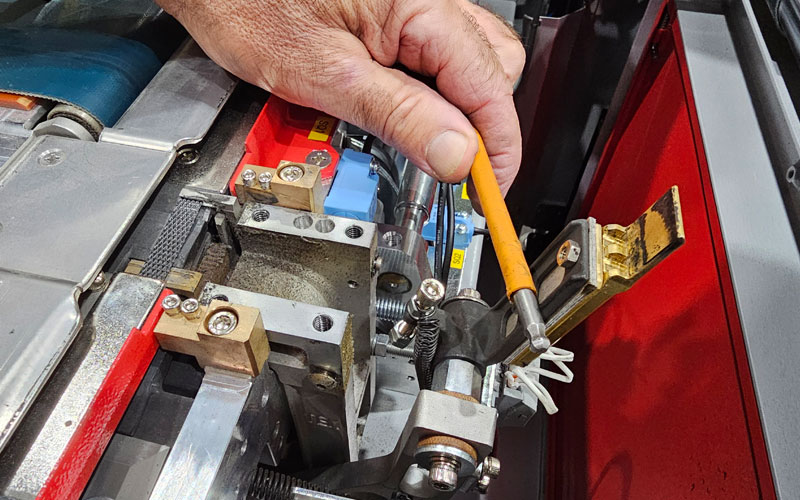

7.) Reinigen Sie nun die Heizzunge auch an der Unterseite. Heben Sie die Heizzunge an und halten Sie sie mit einem Finger fest. So können Sie die Unterseite der Heizzunge reinigen, ohne die Heizzunge ausbauen zu müssen.

IMAG1610

8.) Bei dieser Gelegenheit können sie die klebrigen Rückstände an der Unterseite der Platte "Slide Table" entfernen.

IMAG1612

9.) Montieren Sie nun die Platte "Slide Table" wieder. Achten Sie darauf, dass die Führungen der Platte "Slide Table" richtig in der Aufnahme sitzen. Ziehen Sie die vier Schrauben richtig fest an.
